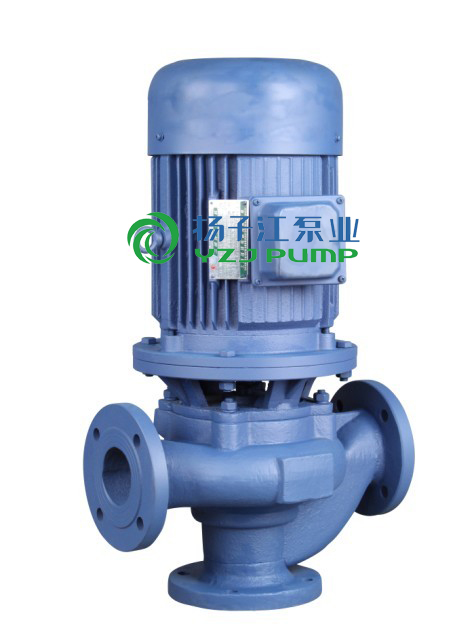

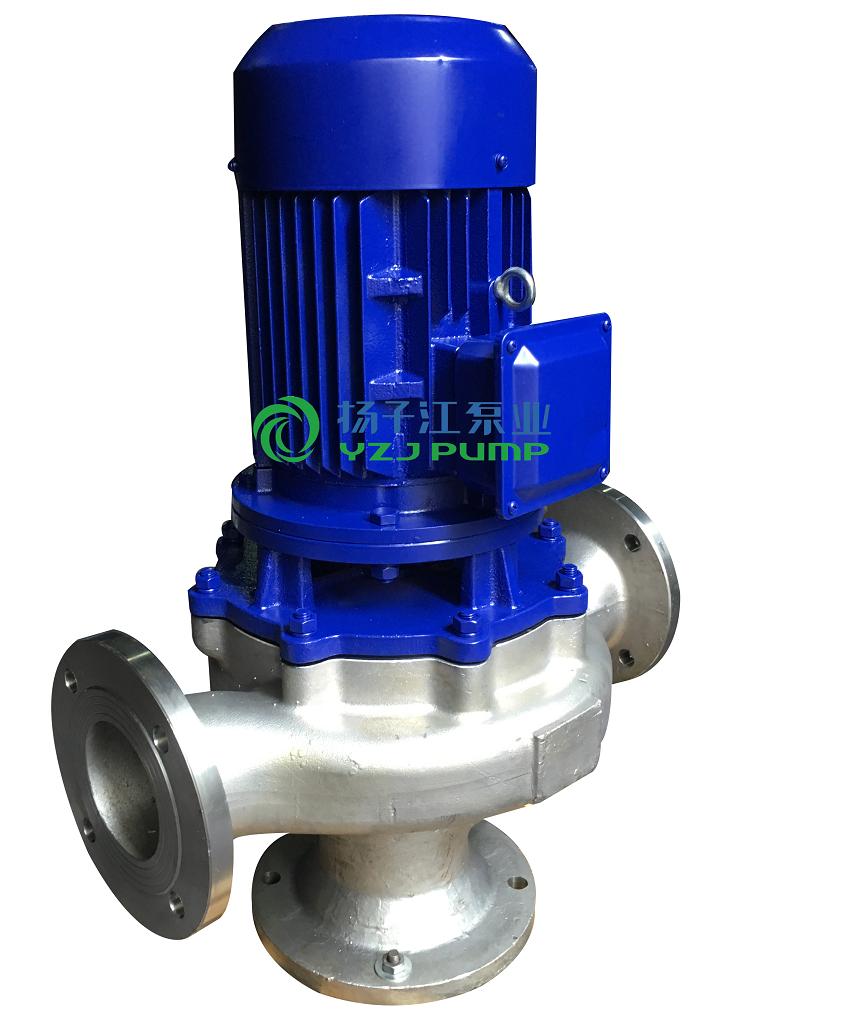

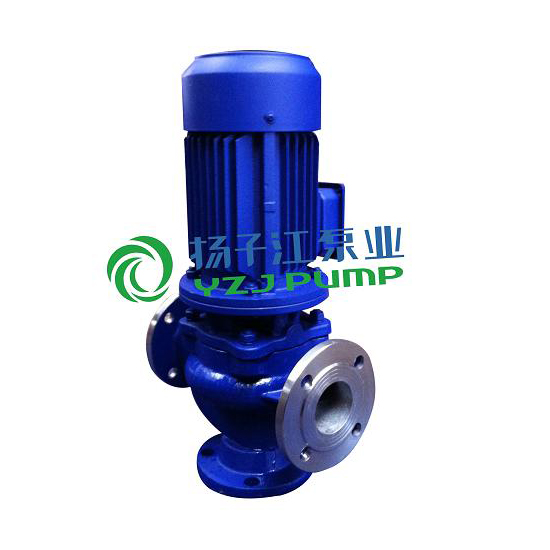

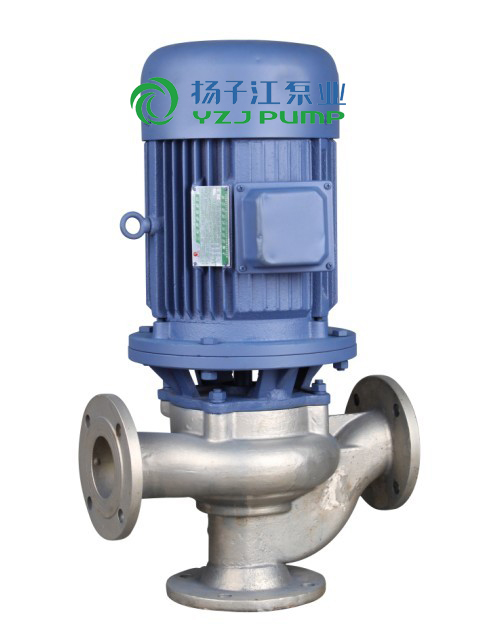

GW防爆無堵塞管道泵
1、結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
2、能夠在全揚程范圍內運行，而保證電機不會超載。
3、進水口與出水口中心線在一直線上，可直接安裝在管道的任何地方。
4、排污能力強，無堵塞。
5、設計合理，配套 電機功率小，節能效果顯著。
6、采用耐磨的機械密封。
目錄
GW無堵塞管道泵概述
GW無堵塞管道泵采用獨特葉輪結構和新型機械密封，能有效地輸送含有固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動。
GW無堵塞管道泵是在引進國外先進技術的基礎上，結合國內水泵的使用特點而研制成功的新一代泵類產品，具有節能效果顯著、防纏繞、無堵塞、自動安裝和自動控制等特點。在排送固體顆粒和長纖維垃圾方面，具有獨特效果。
GW無堵塞管道泵特點
1、結構緊湊，移動方便，安裝簡單，無需建造泵房，減少工程造價。
2、能夠在全揚程范圍內運行，而保證電機不會超載。
3、進水口與出水口中心線在一直線上，可直接安裝在管道的任何地方。
4、排污能力強，無堵塞。
5、設計合理，配套 電機功率小，節能效果顯著。
6、采用耐磨的機械密封。
GW無堵塞管道泵型號意義
GW無堵塞管道泵主要用途
1、醫院、賓館、高層建筑污水排放 。
2、市政工程、建筑工地中稀泥漿的排放。
3、養殖場污水排放及農村農田灌溉。
4、自為水廠的給水裝置。
5、礦山勘探及水處理設備配套。
6、水利工程給水、排水。
7、企業單位廢水排放。
8、城市污水處理廠排放系統。
9、住宅區的污水排水站。
10、地鐵、地下室、人防系統排水站。
GW無堵塞管道泵使用條件
1、輸送的介質溫度不超過80攝氏度。
2、輸送的介質重度為1～1.3Kg/dm3。
3、該泵的材料主要為鑄鐵，不能用于輸送高度腐蝕液體。
4、水泵工作時，泵的周圍應通風良好。
5、1Cr18Ni9Ti不銹鋼材質可用于輸送各種腐蝕液體。
用戶如有特殊要求，請在定貨時注明輸送介質的有關情況，以便本公司提供更為可靠的產品。
GW無堵塞管道泵性能參數
|
型號
|
口徑
(mm) |
流量
(m3/h) |
揚程
(m) |
功率
(kw) |
轉速
(r/min) |
效率
(%) |
|
GW25-8-22-1.1
|
25
|
8
|
22
|
1.1
|
2900
|
38.5
|
|
GW32-12-15-1.1
|
32
|
12
|
15
|
1.1
|
2900
|
40
|
|
GW40-15-15-1.5
|
40
|
15
|
15
|
1.5
|
2900
|
45.1
|
|
GW40-15-30-2.2
|
40
|
15
|
30
|
2.2
|
2900
|
48
|
|
GW50-20-7-0.75
|
50
|
20
|
7
|
0.75
|
1450
|
54
|
|
GW50-10-10-0.75
|
50
|
10
|
10
|
0.75
|
1450
|
56
|
|
GW50-20-15-1.5
|
50
|
20
|
15
|
1.5
|
2900
|
55
|
|
GW50-15-25-2.2
|
50
|
15
|
25
|
2.2
|
2900
|
56
|
|
GW50-18-30-3
|
50
|
18
|
30
|
3
|
2900
|
58
|
|
GW50-25-32-5.5
|
50
|
25
|
32
|
5.5
|
2900
|
53
|
|
GW50-20-40-7.5
|
50
|
20
|
40
|
7.5
|
2900
|
55
|
|
GW65-25-15-2.2
|
65
|
25
|
15
|
2.2
|
2900
|
52
|
|
GW65-37-13-3
|
65
|
37
|
13
|
3
|
2900
|
55
|
|
GW65-25-30-4
|
65
|
25
|
30
|
4
|
2900
|
58
|
|
GW65-30-40-7.5
|
65
|
30
|
40
|
7.5
|
2900
|
56
|
|
GW65-35-50-11
|
65
|
35
|
50
|
11
|
2900
|
60
|
|
GW65-35-60-15
|
65
|
35
|
60
|
15
|
2900
|
63
|
|
GW80-40-7-2.2
|
80
|
40
|
7
|
2.2
|
1450
|
52
|
|
GW80-43-13-3
|
80
|
43
|
13
|
3
|
2900
|
50
|
|
GW80-40-15-4
|
80
|
40
|
15
|
4
|
2900
|
57
|
|
GW80-65-25-7.5
|
80
|
65
|
25
|
7.5
|
2900
|
56
|
|
GW100-80-10-4
|
100
|
80
|
10
|
4
|
1450
|
62
|
|
GW100-110-10-5.5
|
100
|
110
|
10
|
5.5
|
1450
|
66
|
|
GW100-100-15-7.5
|
100
|
100
|
15
|
7.5
|
1450
|
67
|
|
GW100-85-20-7.5
|
100
|
85
|
20
|
7.5
|
1450
|
68
|
|
GW100-100-25-11
|
100
|
100
|
25
|
11
|
1450
|
65
|
|
GW100-100-30-15
|
100
|
100
|
30
|
15
|
1450
|
66
|
|
GW100-100-35-18.5
|
100
|
100
|
35
|
18.5
|
1450
|
65
|
|
GW125-130-15-11
|
125
|
130
|
15
|
11
|
1450
|
62
|
|
GW120-130-20-15
|
125
|
130
|
20
|
15
|
1450
|
63
|
|
GW150-145-9-7.5
|
150
|
145
|
9
|
7.5
|
1450
|
63
|
|
GW150-180-15-15
|
150
|
180
|
15
|
15
|
1450
|
65
|
|
GW150-180-20-18.5
|
150
|
180
|
20
|
18.5
|
1450
|
75
|
|
GW150-180-25-22
|
150
|
180
|
25
|
22
|
1450
|
76
|
|
GW150-130-30-22
|
150
|
130
|
30
|
22
|
1450
|
75
|
|
GW150-180-30-30
|
150
|
180
|
30
|
30
|
1450
|
73
|
|
GW150-200-30-37
|
150
|
200
|
30
|
37
|
1450
|
70
|
|
GW200-300-7-11
|
200
|
300
|
7
|
11
|
980
|
73
|
|
GW200-250-11-15
|
200
|
250
|
11
|
15
|
980
|
74
|
|
GW200-400-10-22
|
200
|
400
|
10
|
22
|
1450
|
76
|
|
GW200-400-13-30
|
200
|
400
|
13
|
30
|
1450
|
73
|
|
GW200-250-15-18.5
|
200
|
250
|
15
|
18.5
|
1450
|
72
|
|
GW200-300-15-22
|
200
|
300
|
15
|
22
|
1450
|
73
|
|
GW200-250-22-30
|
200
|
250
|
22
|
30
|
1450
|
71
|
|
GW200-350-25-37
|
200
|
350
|
25
|
37
|
1450
|
75
|
|
GW200-400-30-55
|
200
|
400
|
30
|
55
|
1450
|
70
|
|
GW250-600-9-30
|
250
|
600
|
9
|
30
|
1450
|
74
|
|
GW250-600-12-37
|
250
|
600
|
12
|
37
|
980
|
78
|
|
GW250-600-15-45
|
250
|
600
|
15
|
45
|
1450
|
75
|
|
GW250-600-20-55
|
250
|
600
|
20
|
55
|
1450
|
73
|
|
GW250-600-25-75
|
250
|
600
|
25
|
75
|
1450
|
73
|
|
GW300-800-12-45
|
300
|
800
|
12
|
45
|
980
|
76
|
|
GW300-500-15-45
|
300
|
500
|
15
|
45
|
980
|
70
|
|
GW300-800-15-55
|
300
|
800
|
15
|
55
|
980
|
73
|
|
GW300-600-20-55
|
300
|
600
|
20
|
55
|
980
|
75
|
|
GW300-800-20-75
|
300
|
800
|
20
|
75
|
980
|
78
|
|
GW300-950-20-90
|
300
|
950
|
20
|
90
|
980
|
80
|
|
GW300-1000-25-110
|
300
|
1000
|
25
|
110
|
980
|
82
|
|
GW350-1100-10-55
|
350
|
1100
|
10
|
55
|
980
|
84.5
|
|
GW350-1500-15-90
|
350
|
1500
|
15
|
90
|
980
|
82.5
|
|
GW350-1200-18-90
|
350
|
1200
|
18
|
90
|
980
|
83.1
|
|
GW350-1100-28-132
|
350
|
1100
|
28
|
132
|
740
|
83.2
|
|
GW350-1000-36-160
|
350
|
1000
|
36
|
160
|
740
|
78.5
|
|
GW400-1500-10-75
|
400
|
1500
|
10
|
75
|
980
|
82.1
|
|
GW400-2000-15-132
|
400
|
2000
|
15
|
132
|
740
|
85.5
|
|
GW400-1700-22-160
|
400
|
1700
|
22
|
160
|
740
|
82.1
|
|
GW400-1500-26-160
|
400
|
1500
|
26
|
160
|
740
|
83.5
|
|
GW400-1700-30-200
|
400
|
1700
|
30
|
200
|
740
|
83.5
|
|
GW400-1800-32-250
|
400
|
1800
|
32
|
250
|
740
|
82.1
|
|
GW500-2500-10-110
|
500
|
2500
|
10
|
110
|
740
|
82
|
|
GW500-2600-15-160
|
500
|
2600
|
15
|
160
|
740
|
83
|
|
GW500-2400-22-220
|
500
|
2400
|
22
|
220
|
740
|
84
|
|
GW500-2600-24-250
|
500
|
2600
|
24
|
250
|
740
|
82
|
GW無堵塞管道泵使用條件
1、介質溫度不超過+40℃，間歇使用（長不超過5分鐘）為+70℃，重度為1.0～1.3kg/dm3，PH值在5～ 9范圍內。
2、無內自流循環冷動系統的泵，電機部份露出液面不超過1/2。
3、一般情況下，泵必須在使用揚程范圍內使用，保證電機不過載，如需在全揚程范圍內應用，應在訂貨時另行注明，以便廠家制造。
4、在運行過程電機電流不得超過電機的額定電流。
GW無堵塞管道泵結構示意圖
GW無堵塞管道泵起動前的準備與運行
1.首先檢查外部緊固件是否在運輸中松動。
2.檢查電源電壓是否符合電機銘牌要求。
3.接通電源試轉一下，看葉輪是否按泵上指示意的方向轉，如方向倒轉，將電纜中的任何二相線對調一下即可，試轉時時間不能太久，以免燒毀密封件。
4.將泵安裝好、開機運轉。好能將泵底腳螺絲裝上。
GW無堵塞管道泵故障與排除
1.泵在使用前應檢查電機繞組對機殼的絕緣電阻，如低于0.5兆歐，剛必須將定子烘干，待絕緣電阻升高后方可使用。
2.泵體進口處的葉輪與油封之間間隙如超過2mm時應更換耐磨油封。
3.當泵密封出現漏水時，應及時更換密封件，更換時先將靜密封裝平裝實，再將動密封裝在軸上即可。
4.更換葉輪時，應用拉力器拉出，不能用錘子猛打，以免破壞軸度。
GW無堵塞管道泵常見故障原因
1.不出水，被抽送液體重度與粒度過高；液流道堵塞；葉輪轉向錯；棒料抽進葉輪被卡；管道出口高度超出額定揚程高度。
2.流量不足、揚程低。電壓偏低、葉輪轉向錯或耐磨密封磨損；液體重度粒度過高。
3.絕緣電阻低，周圍環境潮濕，機械密封嚴重漏水。
