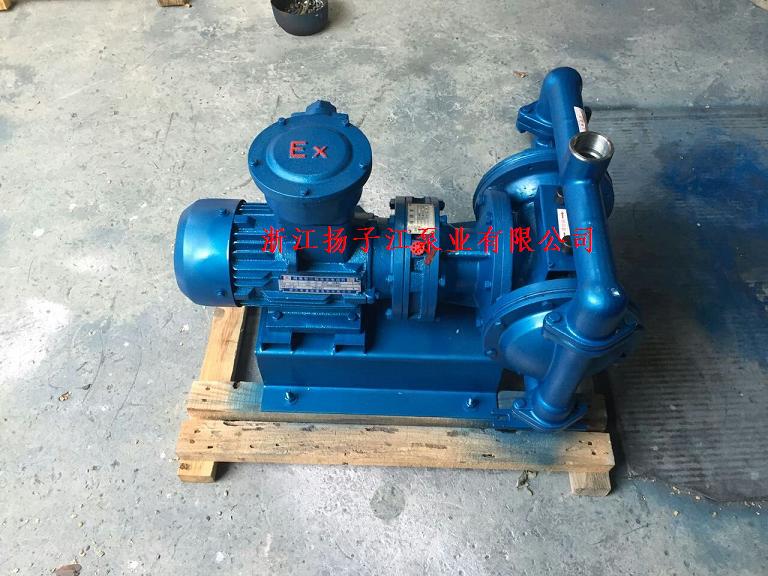

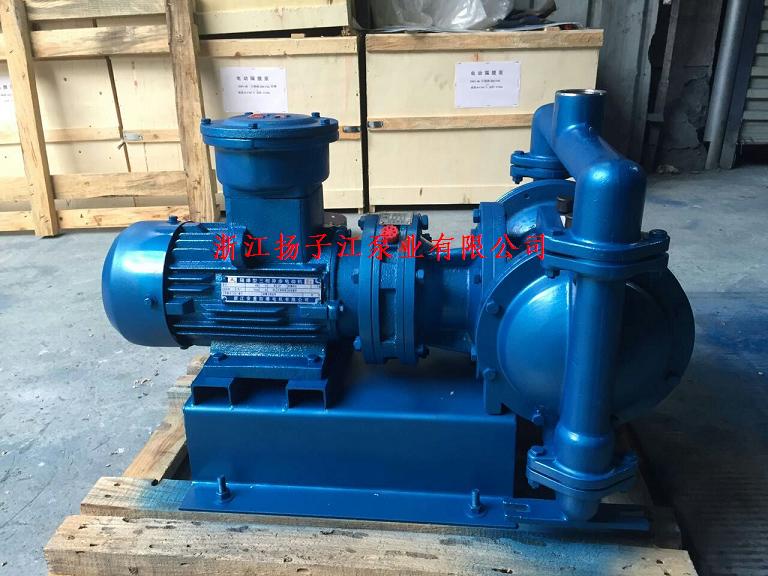

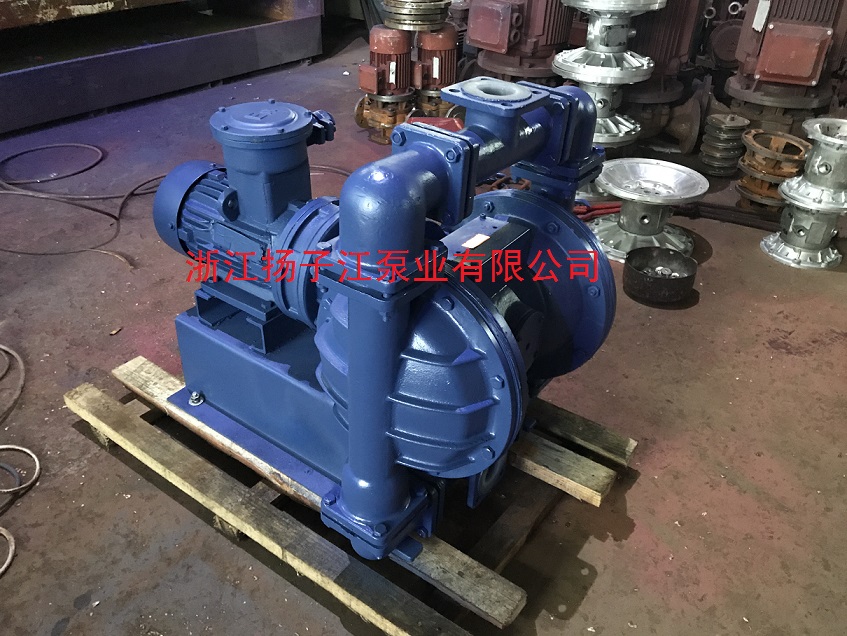

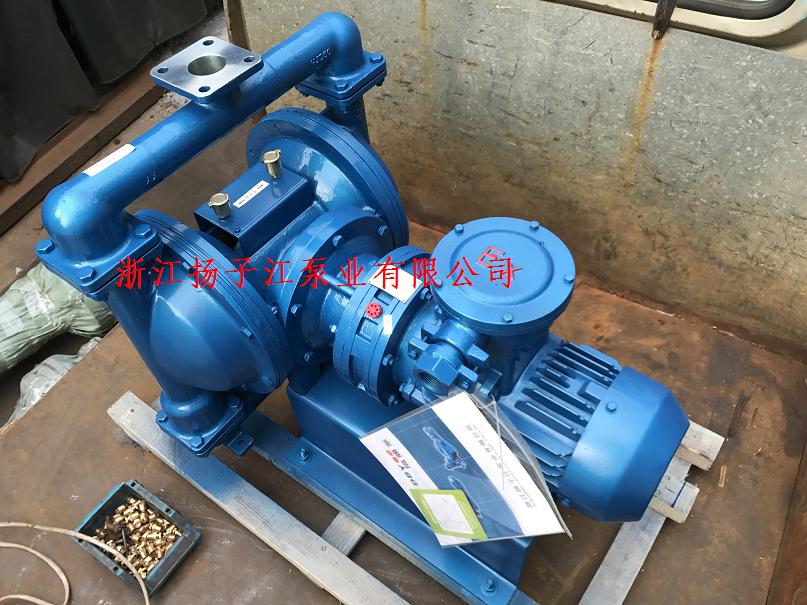

DBY型不銹鋼防爆電動隔膜泵
1、結構緊湊、體積小、重量輕、裝拆方便；
2、傳動效率高；
3、運轉平穩、噪音低；
4、使用壽命長；
5、可無泄漏輸送介質；
6、可承受空載運行；
7、不需灌引水，能自吸；
8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；
目錄
DBY型電動隔膜泵概述
揚子江泵業公司新研制開發的新型DBY型電動隔膜泵，采用BLY系列擺線針輪減速機傳動動力，替代傳統的渦輪渦桿減速機。同時，由于近年來隔膜材質取得了突破性的進展，使該系列電動隔膜泵可更廣泛地取代部分離心泵、螺桿泵、潛水泵、泥漿泵和雜質泵，應用于石油、化工、冶金、陶瓷等行業。
DBY型電動隔膜泵特點
1、結構緊湊、體積小、重量輕、裝拆方便；
2、傳動效率高；
3、運轉平穩、噪音低；
4、使用壽命長；
5、可無泄漏輸送介質；
6、可承受空載運行；
7、不需灌引水，能自吸；
8、通過性能好，大顆粒雜質、泥漿等均可毫不費力地通過；
9、由于隔膜將被輸送介質和傳動機械件分開，所以介質絕對不會向外泄漏。且泵本身無軸封，使用壽命大大延長。根據不同介質，隔膜分為氯丁橡膠、氟橡膠、丁晴橡膠等，可以滿足不同用戶的要求。
DBY型電動隔膜泵主要用途
1. 各種劇毒、易燃、易揮發液體。
2. 各種強酸、強堿、強腐蝕液體。
3. 可輸送較高溫度的介質150℃。
4. 作為各種壓濾機前級送壓裝置。
5. 熱水回收及循環。
6. 油罐車、油庫、油品裝卸。
7. 泵吸泡菜果醬、土豆泥、巧克力等。
8. 泵吸油漆、樹膠、顏料粘合劑。
9. 各種瓷器釉漿水泥灌漿灰漿泥漿。
10. 各種橡膠漿乳膠、有機溶劑、填料。
11. 用泵為油輪駁船清倉吸取倉內污水及剩油。
12. 啤酒花及發酵粉稀漿、糖漿、糖密。
13. 泵吸礦井、坑道、隧道、下水道中污水、沉淀物。
14. 各種特殊介質的吸送。
DBY型電動隔膜泵原理圖
DBY型電動隔膜泵性能參數
|
型 號 |
流量 （m3/h） |
揚程 （m） |
吸程 （m） |
大允許通 過顆粒直徑 （mm） |
使用溫度℃ |
轉速 （r/min） |
電機功率 （KW） |
|
|
鑄鐵 |
不銹鋼 |
|||||||
|
DBY-10 |
0.5 |
30 |
7 |
1 |
90 |
150 |
1450 |
0.55 |
|
DBY-15 |
0.75 |
30 |
7 |
1 |
90 |
150 |
1450 |
0.55 |
|
DBY-25 |
3.5 |
30 |
7 |
2.5 |
90 |
150 |
1450 |
1.5 |
|
DBY-40 |
4.5 |
30 |
7 |
2.5 |
90 |
150 |
1450 |
1.5 |
|
DBY-50 |
6.5 |
30 |
7 |
3 |
90 |
150 |
1450 |
2.2 |
|
DBY-65 |
8 |
30 |
7 |
4.5 |
90 |
150 |
1450 |
2.2 |
|
DBY-80 |
16 |
30 |
7 |
8 |
90 |
150 |
1450 |
5.5 |
|
DBY-100 |
20 |
30 |
7 |
8 |
90 |
150 |
1450 |
5.5 |
安裝尺寸與外形尺寸圖
注意事項
一、正確選用隔膜
本隔膜泵的主要部件是隔膜.正確選用隔膜可以達到事半功倍的目的，用戶訂貨時須注明輸送介質的性質，以便出廠時配備不同隔膜，一般隔膜有下列幾種：
1.丁晴隔膜；主要用于耐油場合。
2.氯丁橡膠5031#本單位特制，主要用于耐丙酮及各種酸類、堿類。
3.氟橡膠6021#本單位特制，主要用于高溫150℃：，耐甲笨耐腐蝕。但價格比其它隔膜高。
4.食品橡膠，專用于食品飲料的輸送。
二、注意事項
1.不銹鋼電動隔膜泵出口嚴禁安裝閥門，如必需裝閥門；要在出口安裝安全閥門，工作壓力不得超過4公斤，以免造成損失。
2.應及時加油，保持潤滑系統正常運轉。
3.不銹鋼電動隔膜泵在使用中環境溫度應小于40℃、電機溫度不得超過75℃。
4.被輸送的介質及其溫度應在泵材允許范圍內。
5.對于輸送液體為易沉淀結晶的介質時，使用后應及時清洗排凈電動隔膜泵內積物，以免再開時損壞。
幾種隔膜材料特性:
